西安電纜橋架組成以及安裝事項
發布日期：2020-04-08

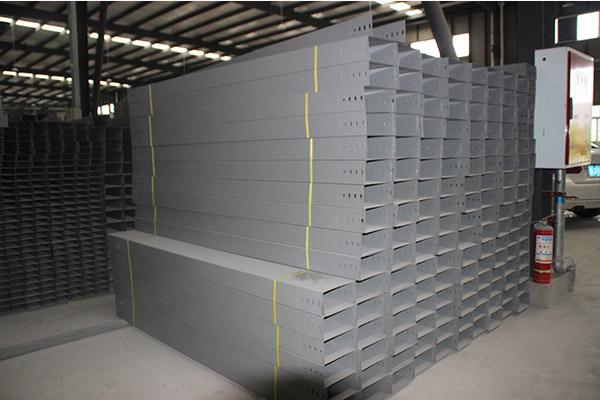

西安電纜橋架 分為槽式、托盤式和梯架式等結構,由支架、托臂和安裝附件等組成。選型時應注意橋架的所有零部件是否符合系列化、通用化、標準化的成套要求。建筑物內橋架可以獨立假設, 也可以附設在各種建(構)筑物和管廊支架上,應體現結構簡單,造型美觀、配置靈活和維修方便等特點,全部零件均需進行鍍鋅處理,安裝在建筑物外露天的橋架,如果是在鄰近海邊或?qū)儆诟g區,則材質必須具有防腐、耐潮氣、附著力好, 耐沖擊強度高的物性特點。
安裝注意事項：
1、槽式大跨距電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。
2、電纜橋架與用電設備交越時，其間的凈距不小于0.5m。
3、兩組電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m。
4、在平行圖上繪出橋架的路由，要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高，如能繪制橋架敷設軸側圖，則對材料統計將更精確。直線段：注明全長、橋架層數、標高、型號及規格。拐彎點和分支點:注明所用轉彎接板的型號及規格。升降段：注明標高變化，也可用局部大樣圖或剖面圖表示。
5、橋架支撐點， 如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高，可同意在平面上列表說明，也可分段標出用不同的剖面圖、單線圖或大樣圖表示。
6、電纜引下點位置及引下方式，一般而言，大批電纜引下可用垂直彎接板和垂直引上架，少量電纜引下可用導板或引管，注明引下方式即可。
7、電纜橋架宜高出地面2.2米以上，橋架頂部距頂棚或其它障礙物不應小于0.3米，橋架寬度不宜小于0.1米，橋架內橫斷面的填充率不應超過50%。
8、電纜橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5米處應固定在橋架的支架上，水平敷設時， 在纜線的首、尾、轉彎及每間隔3~5米處進行固定。
