常見電纜橋架結構以及鋪設

發布日期：2020-04-08

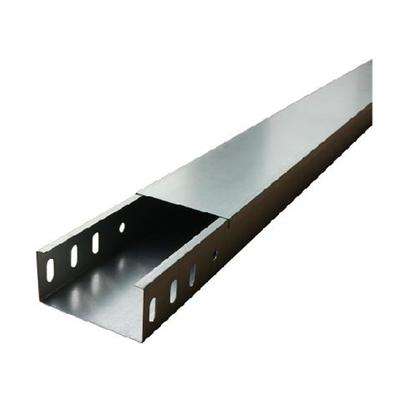

槽式電纜橋架是一種全封閉型電纜橋架，這類電纜橋架比較適用于敷設計算機電纜、通信電纜、熱電偶電纜等高活絡體系的操控電纜，槽式電纜橋架能夠很好的操控電纜屏蔽干擾要素，也能夠在重腐蝕環境中很好的維護電纜。

托盤式電纜橋架是石油、化工、輕工、電視、電訊等方面使用廣泛的一種。托盤式電纜橋架和梯式橋架相同具有重量輕、造型美觀、裝置方便等長處，所以也十分合適動力電纜，托盤式橋架載荷大、結構簡略，還適用于操控電纜敷設。槽式電纜橋架和托盤式電纜橋架就是底部不同，托盤式電纜橋架有孔和槽式電纜橋架沒孔。所以托盤式電纜橋架的散熱功能會略好與槽式電纜橋架。

1、XQJ型電纜橋架裝置的最大載荷支撐間距應小于允許載荷和支撐跨距。

2、選擇電纜橋架寬度時應留有一定的備用空位，以便為今后增添電纜用。

3、當電力電纜和控制電纜較少時,可同一電纜橋架安裝,但中間要用隔板將電力電纜和控制電纜隔開敷設。

4、電纜橋架水平敷設時，橋架之間的連接頭應盡量設置在跨距的1/4左右處,水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。

5、電纜橋架裝置應有可靠接地。如利用橋架作為接地干線，應將每層橋架的端部用16mm2軟銅線聯接（并聯）起來，與總接地干線相通，長距離的電纜橋架每隔30--50米接地一次。

6、鋼制電纜橋架電纜橋架裝置除需屏蔽裝保護罩外，在室外安裝時應在其頂層加裝保護罩，防止日曬雨淋，對如需焊接安裝時，焊件四周的焊縫厚度不得小于母材的厚度，焊口必須防腐處理。電纜在橋架內橫斷面的填充率：電力電纜不應大于40%；控制電纜不應大于50%,對于弱電線路可到60%。
