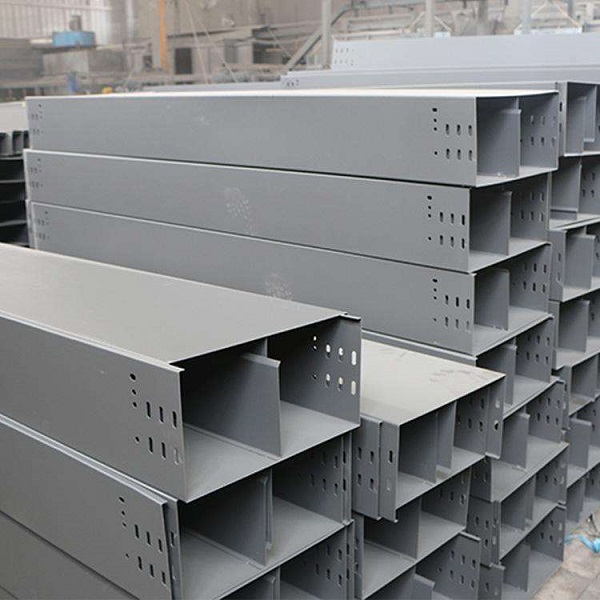

安康托盤式電纜橋架

發布日期：2019-04-30

西安托盤式電纜橋架的施工安裝要點
1）電纜橋架及線槽敷設走向應短捷，并應盡量沿墻、沿柱或沿梁敷設。
2）根據電纜橋架及線槽敷設走向，向土建專業、結構專業提出預留墻洞、樓板洞及吊架安裝時，所需預埋鋼板位置及荷載。并且應與工藝專業、水暖專業及動力專業相協調。
3）地面內暗裝金屬線槽布線，在設計時應與土建專業密切配合，以便根據不同的結構型式和建筑布局，合理確定線路路徑和設備選型。
4）不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內：
（1）1kV 以上和1kV 及以下的電纜；
（2）同一路徑向一級負荷供電的雙回路電纜；
（3）應急照明和其他照明的電纜；
（4）電力、控制和電信電纜。若不同等級的電纜敷設在同一電纜橋架時，中間應增加隔板隔離。
5）在工程條件下安裝或檢修不需考慮附加集中荷載時，電纜梯架、托盤的工作均布荷載按電纜自重均勻分布計算。
6）電纜橋架不宜與下列管道平行敷設，當無法避免時，電纜橋架的位置應符合下列規定，或采取相應防護措施。
（1）電纜橋架應在具有腐蝕性液體管道上方。
（2）電纜橋架應在熱力管道下方。
（3）易燃易爆氣體比空氣重時，電纜橋架應在管道上方。
（4）易燃易爆氣體比空氣輕時，電纜橋架應在管道下方。
7）電纜橋架與管道之間最小距離見相關標準。
8）綜合布線電纜與附近可能產生高電平電磁干擾的電動機、電力變壓器等電氣設備之間應保持必要的間距。綜合布線電纜與電力電纜的間距應符合GB/T 50311-2000規范11.0.2 條的規定。
9）墻上敷設的綜合布線電纜、光纜及管線與其它管線的間距應符合GB/T 50311-2000 規范11.0.2 條的規定。
10）電纜橋架水平敷設時，宜按荷載曲線選取最佳跨距進行支撐，跨距一般為1.5～3.0m。垂直敷設時，其固定間距不宜大于2m。
11）材料統計
(1)橋架：分別統計出各種型號規格橋架的全長，除一該橋架的標準長度，得出橋架的數量外，再增加1%－2%的余量。
(2)立柱：如采用統一規格的立柱，可用橋架全長除以平均立柱間距，得出立柱數，再增加2%～4%余量。如立柱規格不一，則需分別統計。
(3)托臂：橋架全長除以托臂平均間距，再增加1%～2%余量，極為總需量。
(4)其它部件：按其主體數乘以一定比例(視總廠而定)求得其總數。
特殊部件如垂直彎接板，轉彎接板等則需分別統計。
